模易模是什么材质？3D打印模型制作教程

最近后台好多朋友在问**模易模是什么材质**，说实话我第一次接触这玩意儿也懵，网上资料说得云里雾里的。后来自己买了几卷回来折腾，又跑去跟玩打印的老哥请教，总算是把这东西摸透了。今天就专门开一篇帖子，把**模易模**的材质真相和打印教程一块儿聊清楚，不管你是刚入坑的小白，还是被打印问题卡住的老手，这篇都能给你解解馋。

模易模到底是啥材质？别听商家瞎吹

先说结论，**模易模**本质上是一种改性PLA材料，但跟普通PLA又不太一样。普通PLA硬、脆，稍微用点力就崩角，而**模易模**在里头加了增韧成分，所以它打出来的东西韧性好很多，用力掰能弯但不能轻易断。我拿它打了个手机支架，用了快俩月了，天天塞包里挤地铁，愣是没裂。另外它还有个特点就是**表面光泽度**比普通PLA高，打完不用打磨看着就挺舒服，这对懒得后期处理的朋友来说太友好了。

当然了，材质这东西每家厂配方有细微差别，但大方向都是朝着“易打印、韧性好、低气味”这三个点去的。所以你要是问**模易模是什么材质**，直接理解成“增强版PLA”就完事了，别指望它是ABS或者尼龙那种工程料，定位不一样。

打印参数怎么调？实测数据照着抄

参数这块我踩过不少坑，最开始用PLA的190度去打，结果出料一坨一坨的，后来一点点试，终于找到合适的区间。如果你用**模易模**，喷嘴温度建议直接设**205-215度**，我常用210度，第一层稍微高个5度，粘得牢。热床的话，有条件的开到**50-60度**，没热床的贴美纹纸也行，但边角容易翘，最好还是上热床。

打印速度别贪快，我一般设**50mm/s**，第一层降到20mm/s，这样底面纹理会很均匀。还有个细节，**风扇冷却**如果你打的是悬垂或者桥接结构，风扇开个70%-80%效果不错，但打实心块的时候风扇开太猛反而容易层间发脆，自己看情况微调。

切片设置与模型摆放技巧

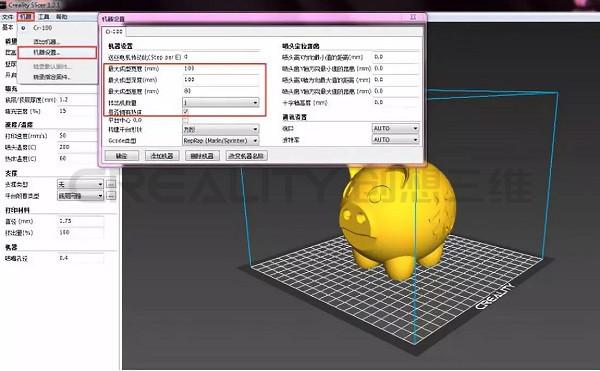

切片软件我用的是Cura和PrusaSlicer，这俩对**模易模**的支持都挺友好。切片的时候有几个点得注意：一是**层高**，追求精度就设0.12mm，追求速度就0.2mm，日常打0.16mm是个不错的平衡点。二是**壁厚**，至少要设两层，不然模型强度不够，一掰就碎，那还不如不打印。

模型怎么摆也很有讲究。我一开始图省事，乱摆一通，结果支撑拆得想骂人。后来学乖了，**优先把受力方向顺着Z轴**，这样层纹对强度影响最小。像打那种细长条的东西，斜着放比竖着放稳，但代价是表面会有台阶纹，自己权衡。还有，能不加支撑就尽量别加，**模易模**虽然支撑好拆，但拆完总会留点疤，不如花点时间调一下摆放角度来得干净。

打印后处理与常见翻车现场

打完之后的处理其实挺省心的。**模易模**用美工刀轻轻一刮就能把支撑去掉，比ABS好伺候多了。表面如果有点拉丝，拿打火机快速燎一下就行，但别烤太久，容易变黑。要是想更精致点，用细砂纸蘸水打磨一下，立马有磨砂质感。

说到翻车，我见过最多的就是**翘边**和**拉丝**。翘边基本就是热床温度不够或者首层没粘牢，解决方法是把首层速度调慢，再加个**brim**（筏层边），保证稳稳当当。拉丝的话，多半是回抽没设对，一般回抽距离**4-6mm**、回抽速度**40mm/s**，基本能解决九成问题。如果你打出来的**模易模**表面有小疙瘩，那大概率是耗材受潮了，记得用密封袋装好，放点干燥剂。

总结一下我的真实感受

用了这段时间，我觉得**模易模**特别适合打日常实用件，比如挂钩、零件、工具手柄这些。硬度虽然不如PETG，但胜在好打、好看、没味道，家里放着也不怕小孩闻到难受。如果你之前一直打普通PLA觉得太脆，换**模易模**会有很明显的体验升级。最后再嗦一句，买的时候认准正规渠道，别贪便宜买杂牌的，配方不对打出来完全是两回事。看完这篇，你对**模易模是什么材质**应该心里有数了，赶紧去调机器试试吧。
